复刻教程
打印 PCB 线路板

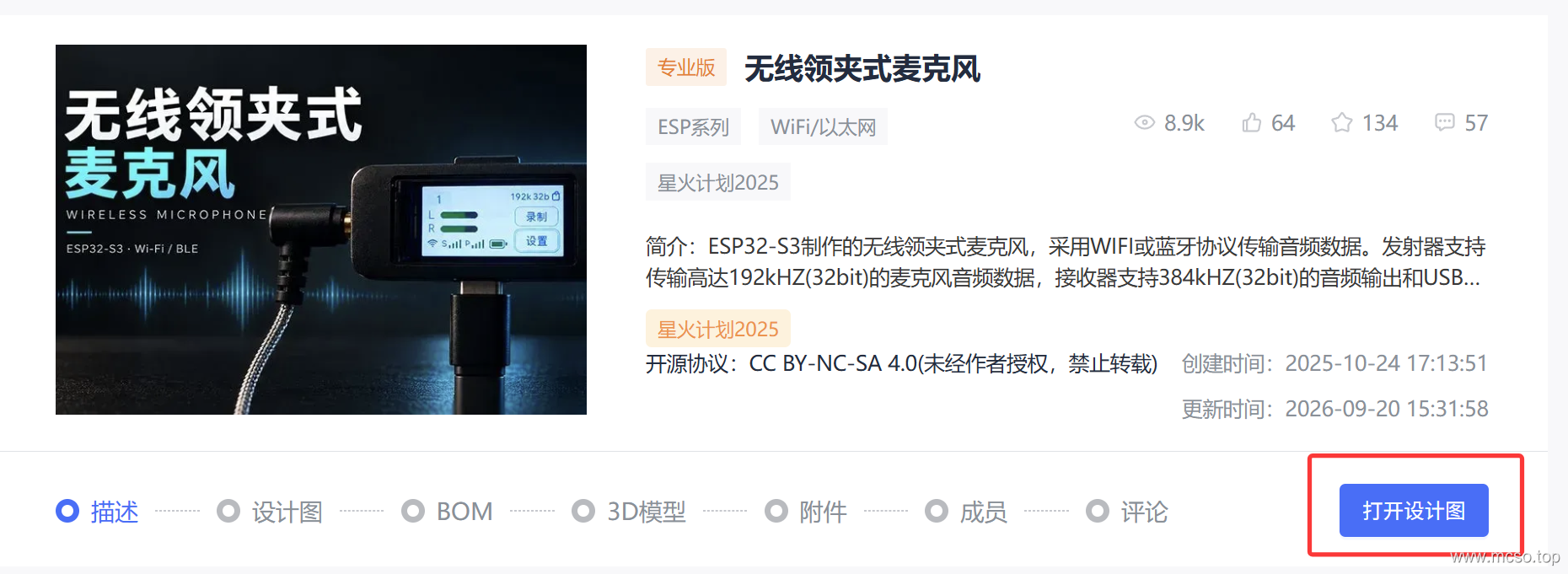

打开我在 嘉立创 开源的项目，从标题右下角这里 打开设计图：

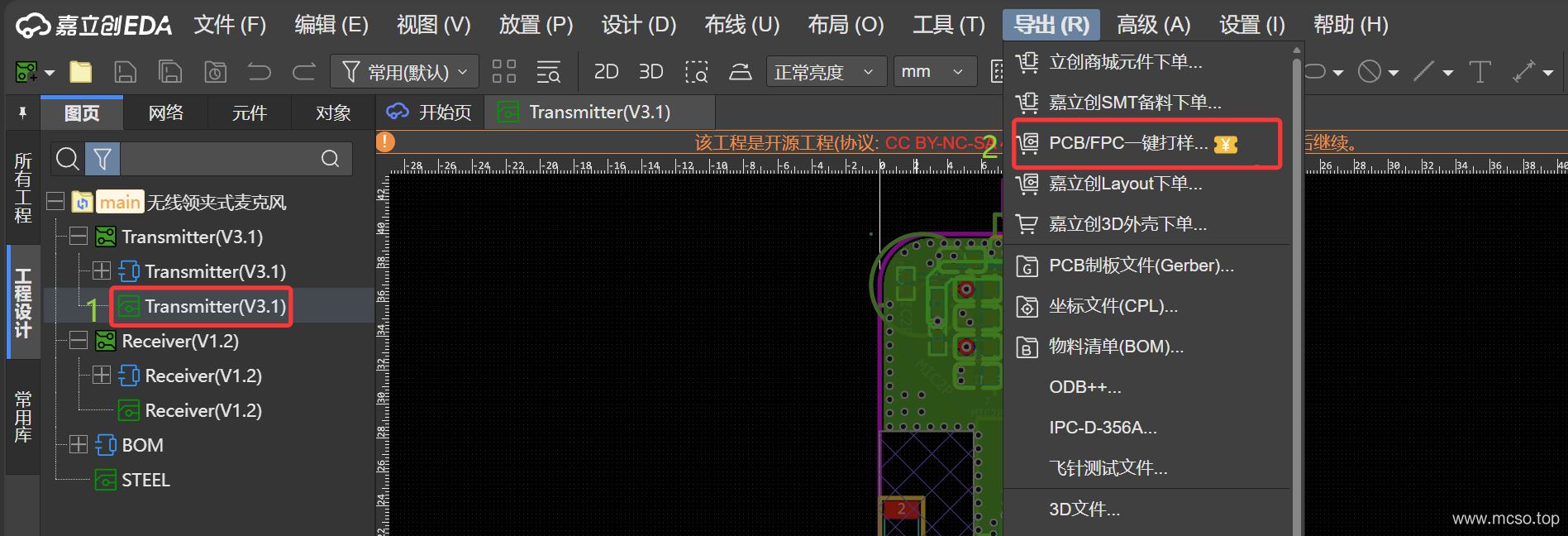

然后双击发射器或者接收器的线路板文件，再点进右上角的导出，进入 PCB/FPC 一键打样：

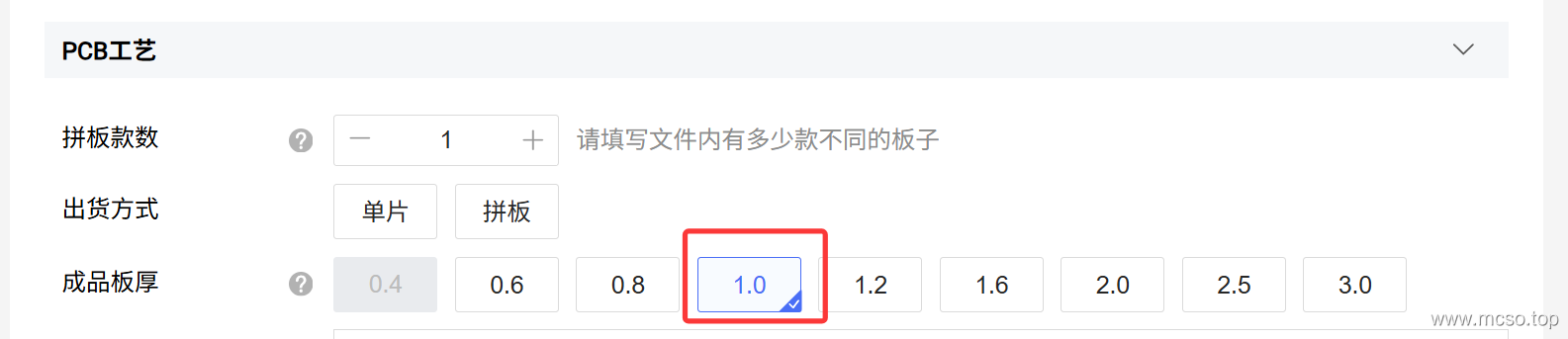

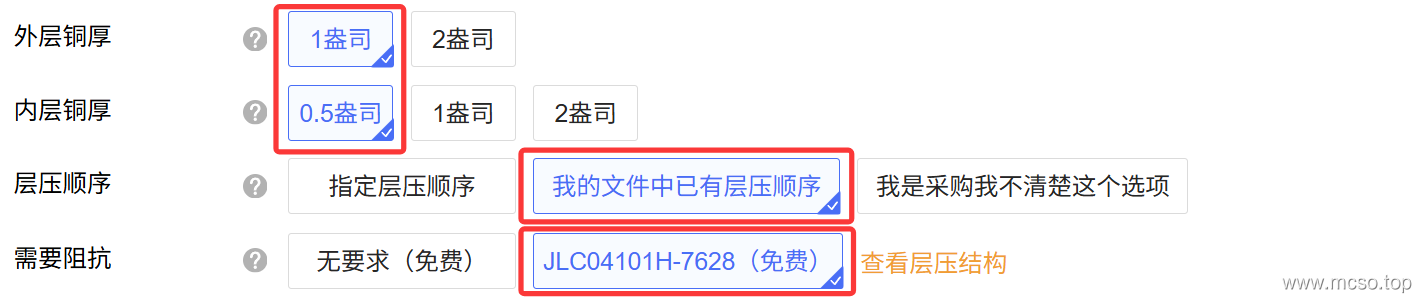

下单时候注意这是 四层板 ， 板厚 1.0mm，外层铜厚 1 盎司、内层铜厚 0.5 盎司 ， 阻抗要求为 JLC04101H-7628：
然后根据自己的其他信息下单就行了，发射器、接收器都这样打印。
根据 BOM 购买元件
这里先给出常用的替换列表：
| 元件类型 | 原元件 | 替换元件 | 说明 |
|---|---|---|---|
| 主控 | ESP32-S3R8 | ESP32-S3R16 | 只要是 ESP32-S3 带足够的内置 PSRAM 都行。发射器和接收器都需要 8MB PSRAM 以上（即 ESP32-S3R8 以上）。 |
| Flash | MT25QL256ABA1EW7-0SIT | W25Q32JVZPIQ | 只要是封装为 W-PDFN-8-EP(5×6) 或者 WSON-8-EP(5×6) 的 Flash 都行，但是要求容量大于等于 32Mbit。 |
| 供电 3.3V | LP5907MFX-3.3/NOPB | TLV75733PDBVR、SGM2033-3.3XN5G/TR | 只要是 3.3V，引脚功能相同的线性稳压器基本都行。 |
| 供电 3.3V | TLV75733PDBVR | XC6220B331MR-G | 只要是 3.3V，引脚功能相同的输出电流为 1A 的线性稳压器基本都行。 |

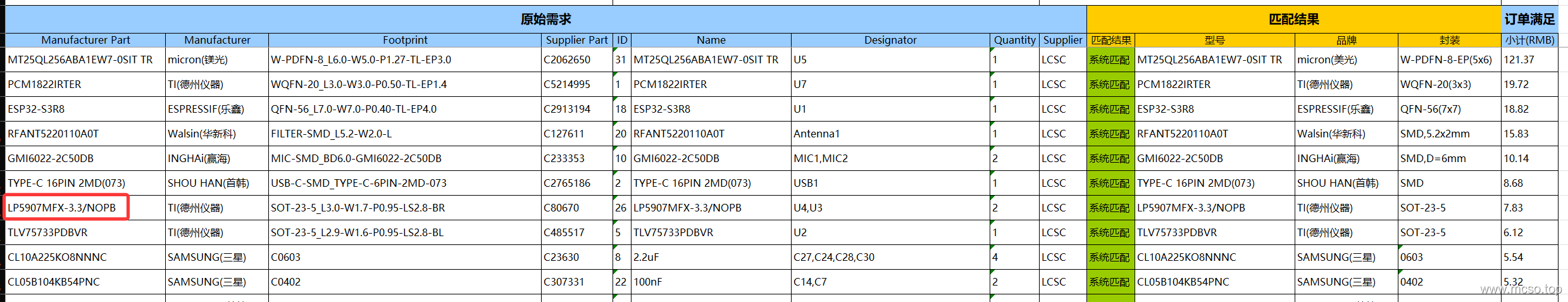

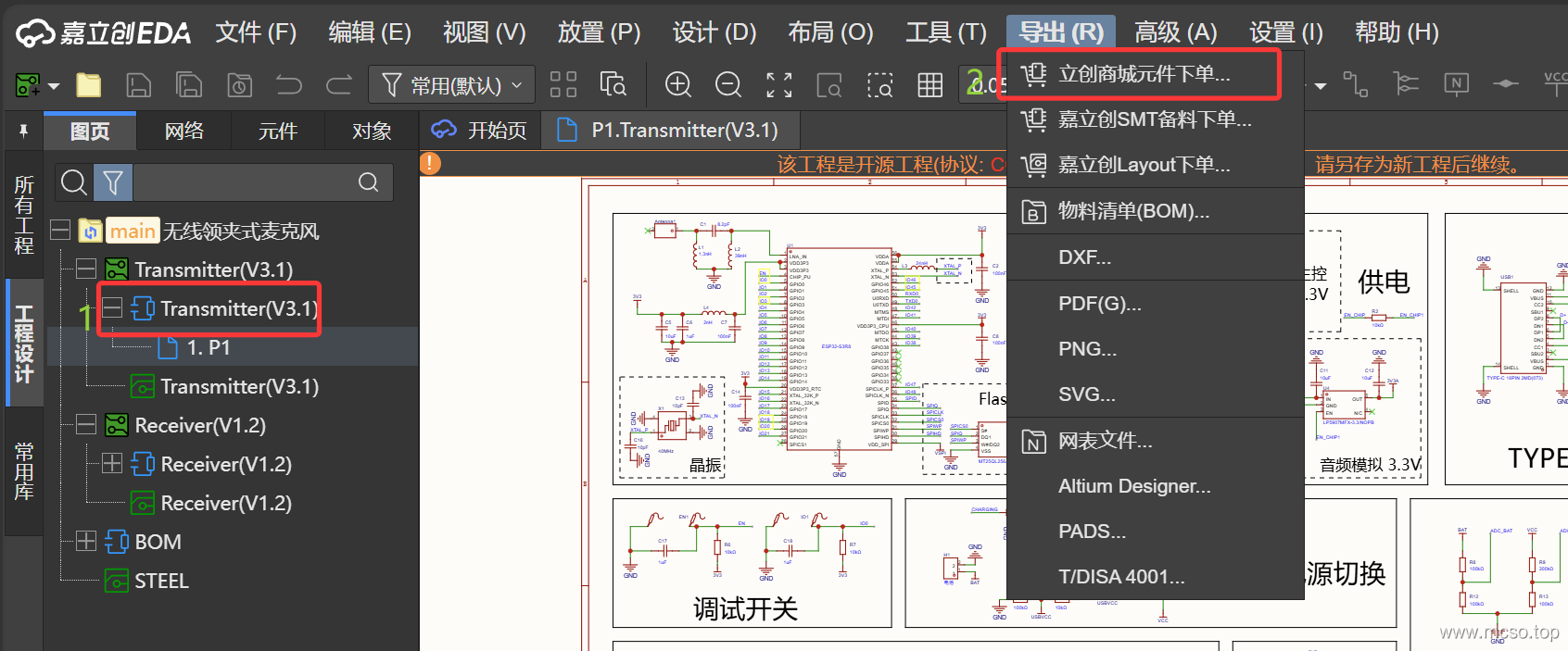

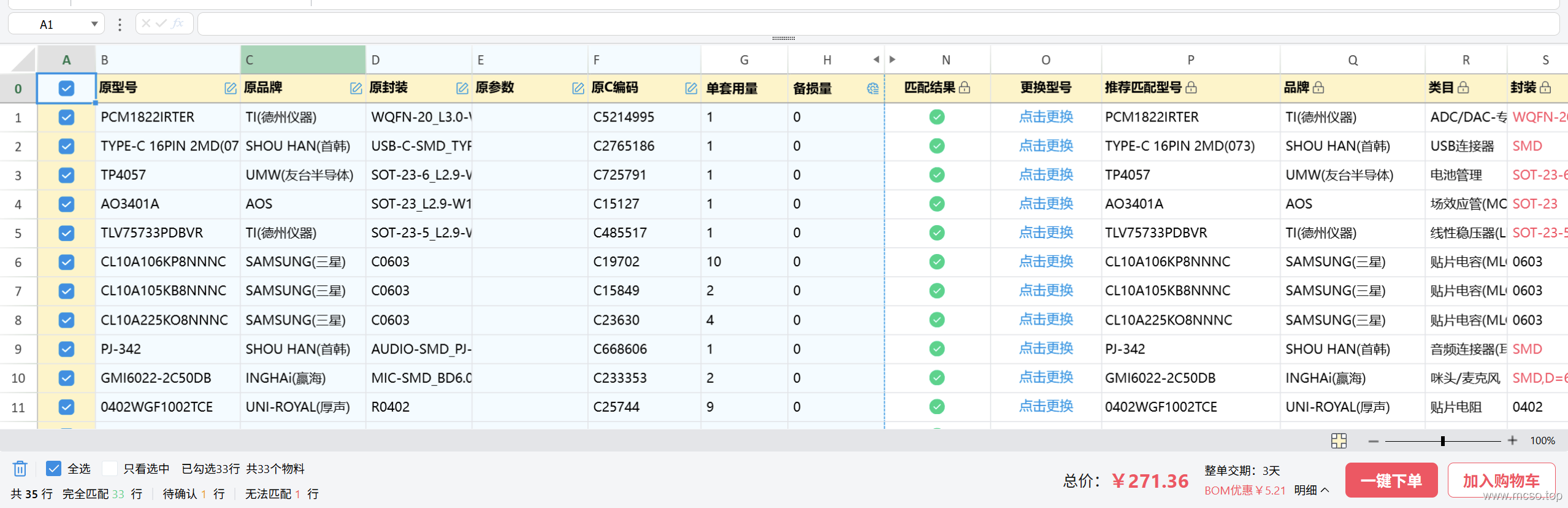

还是像刚才一样，这次打开原理图，点击 立创商场元件下单 就能根据 BOM 自动下单元件：

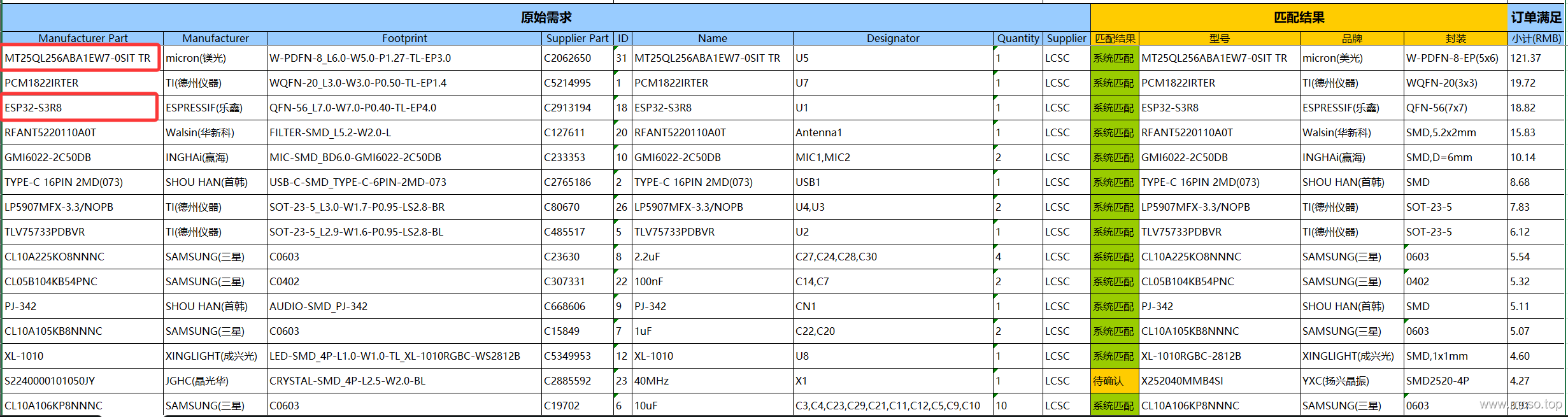

但是嘉立创的部分原件会非常贵，我这里一个发射器的价格直接算到了 271.36 元！
但是不要慌，我们可以优化一下这个 BOM，部分元件是不需要这么贵的。大家也可以到淘宝等购物网站上去搜相应的元件，其实部分是要比嘉立创便宜的。

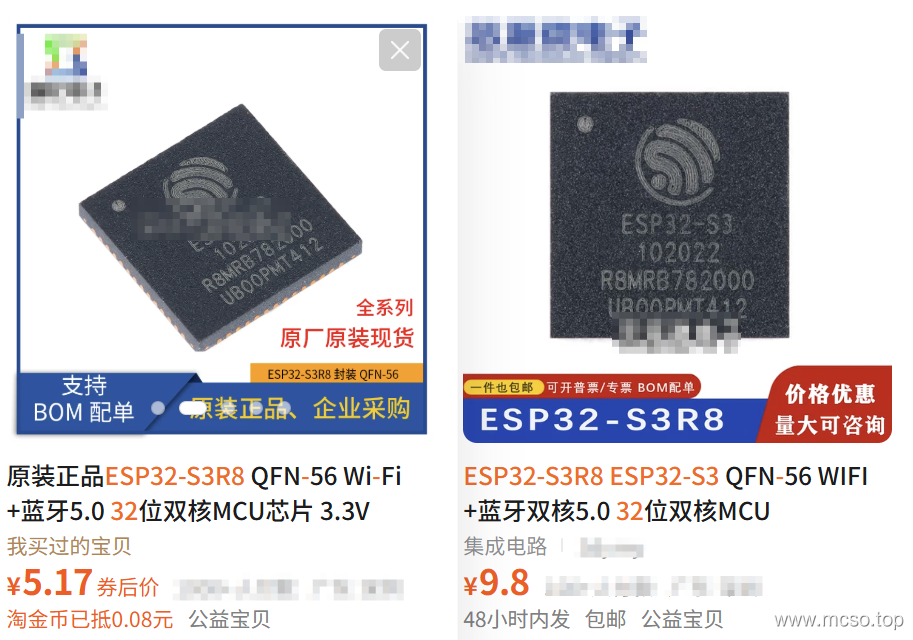

这里我以发射器为例，主控芯片 ESP32S3R8 在淘宝上其实是可以很便宜的买到的：

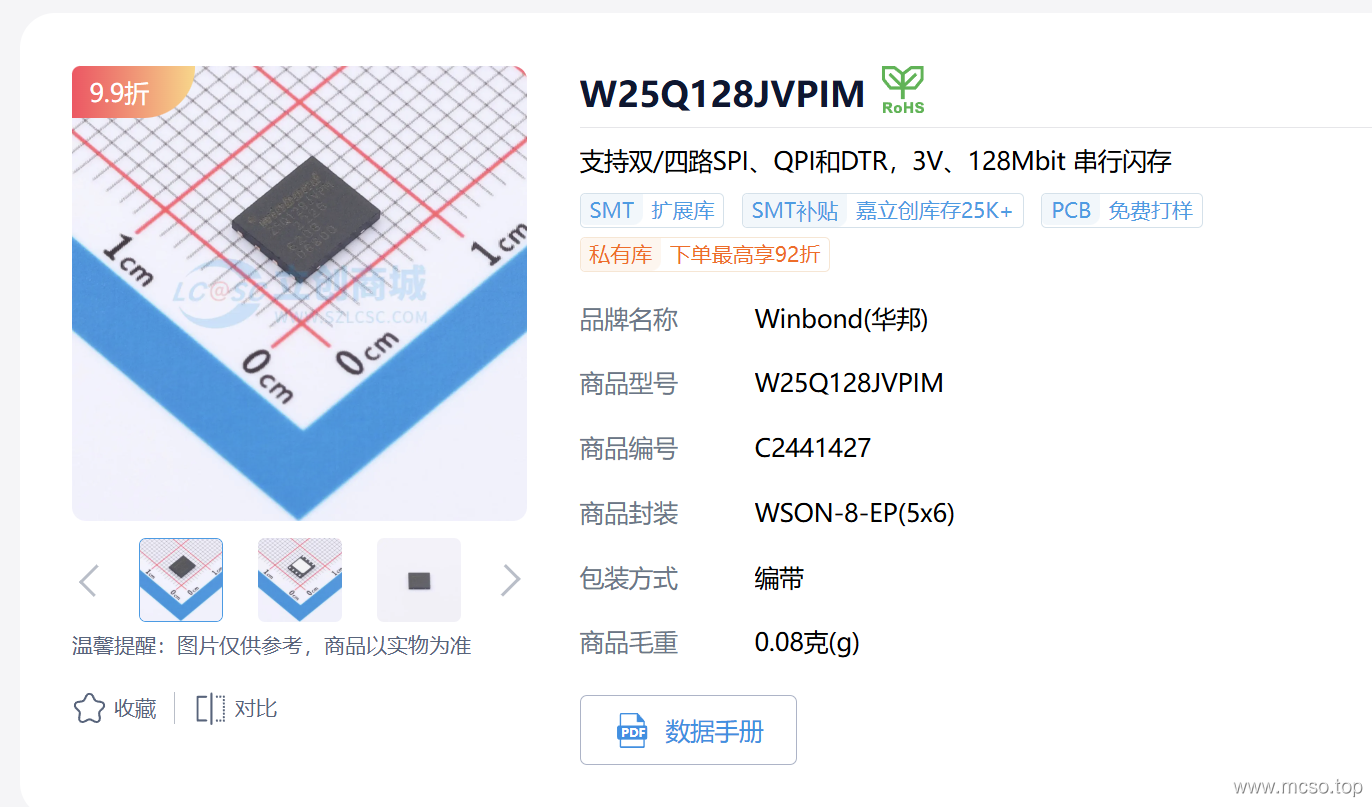

然后 MT25QL256ABA1EW7-0SIT 这个是 Flash 芯片，目前只需要 32Mbit 的足够了！所以我们可以替换为 这个：

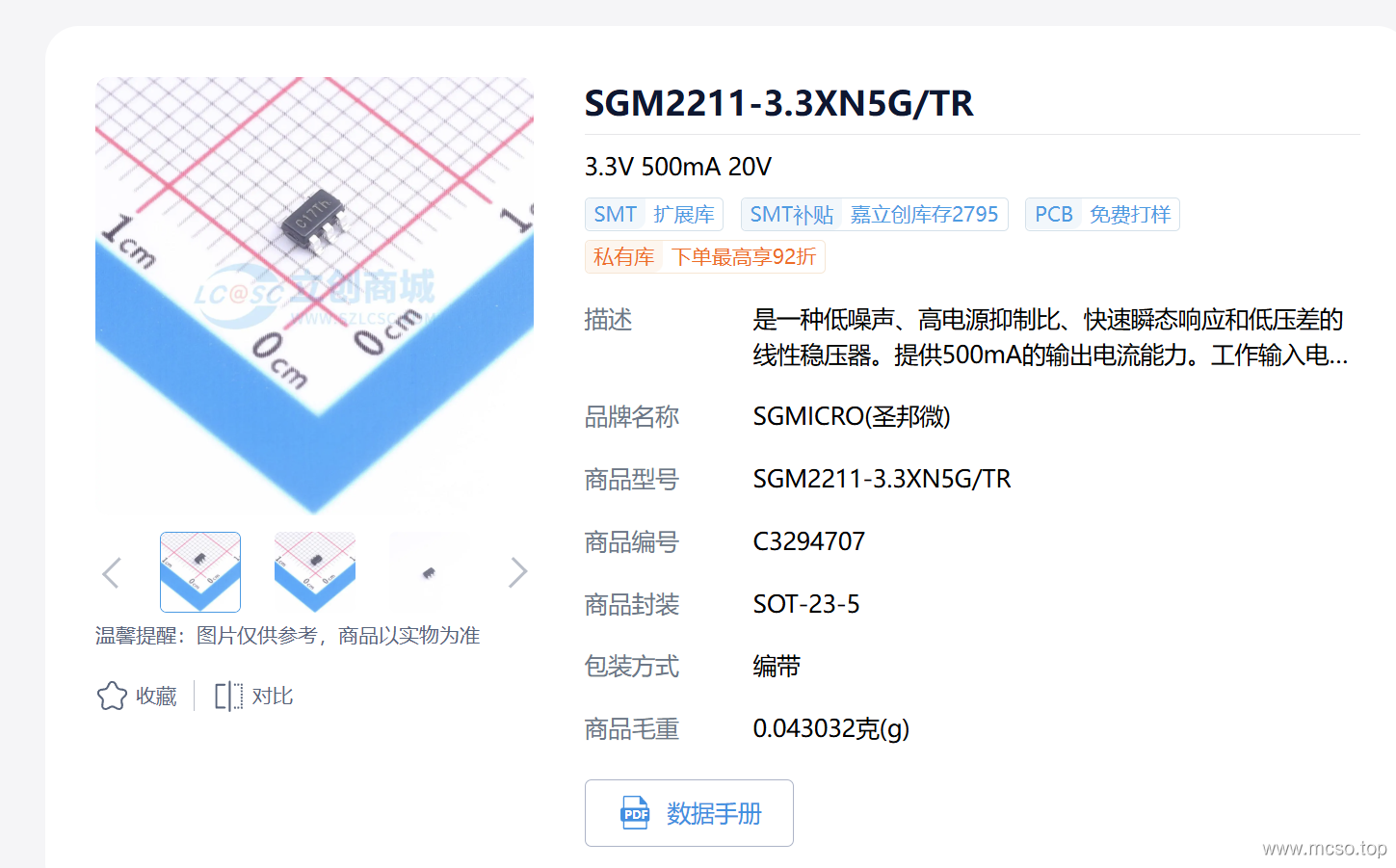

还有比如说 LP5907MFX-3.3/NOPB 供电缺货了，买不到了！可以替换为同样 3.3V 输出，引脚功能相同的线性稳压器，比如说 SGM2033-3.3XN5G/TR。

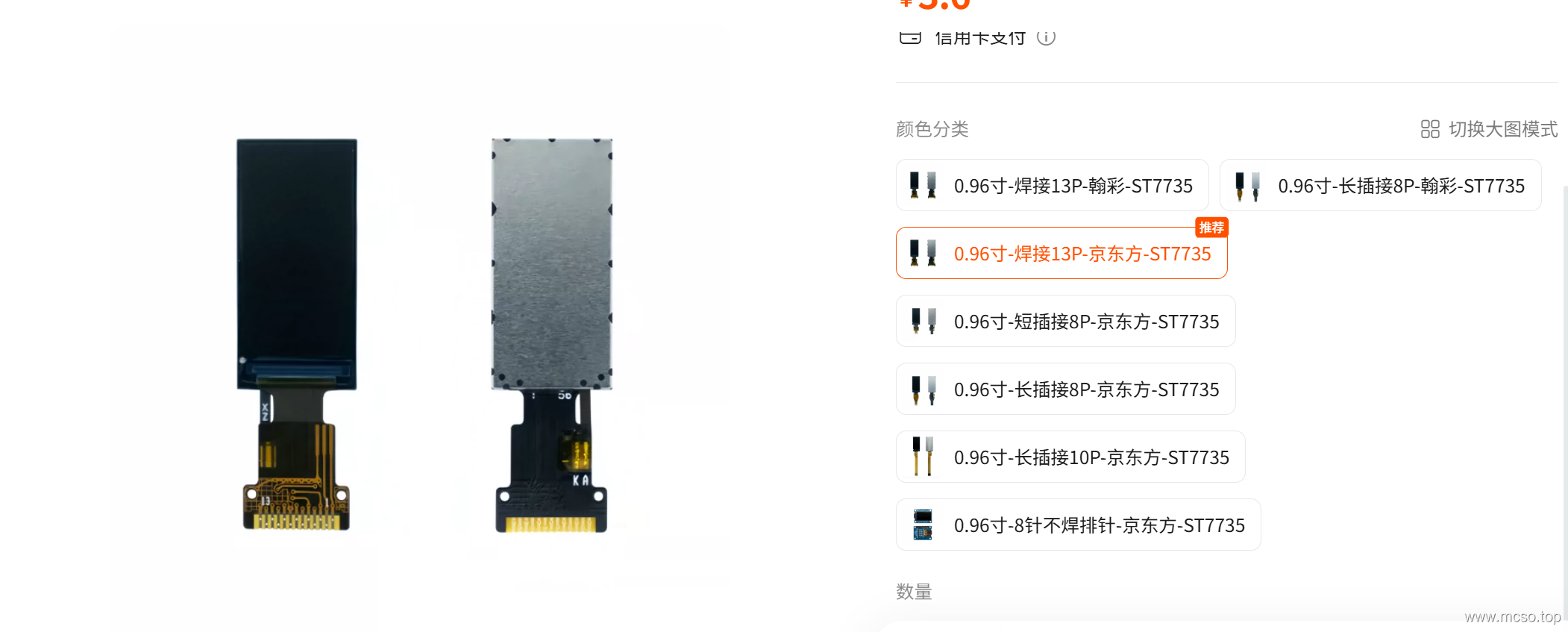

最后说一下屏幕的购买，一般来说只要是 0.96 寸 、 插排为 13P、驱动为 ST7735 的屏幕都行。我是在 淘宝这个链接购买的，如下：
其他的大家自己看着买吧！
打印 3D 外壳

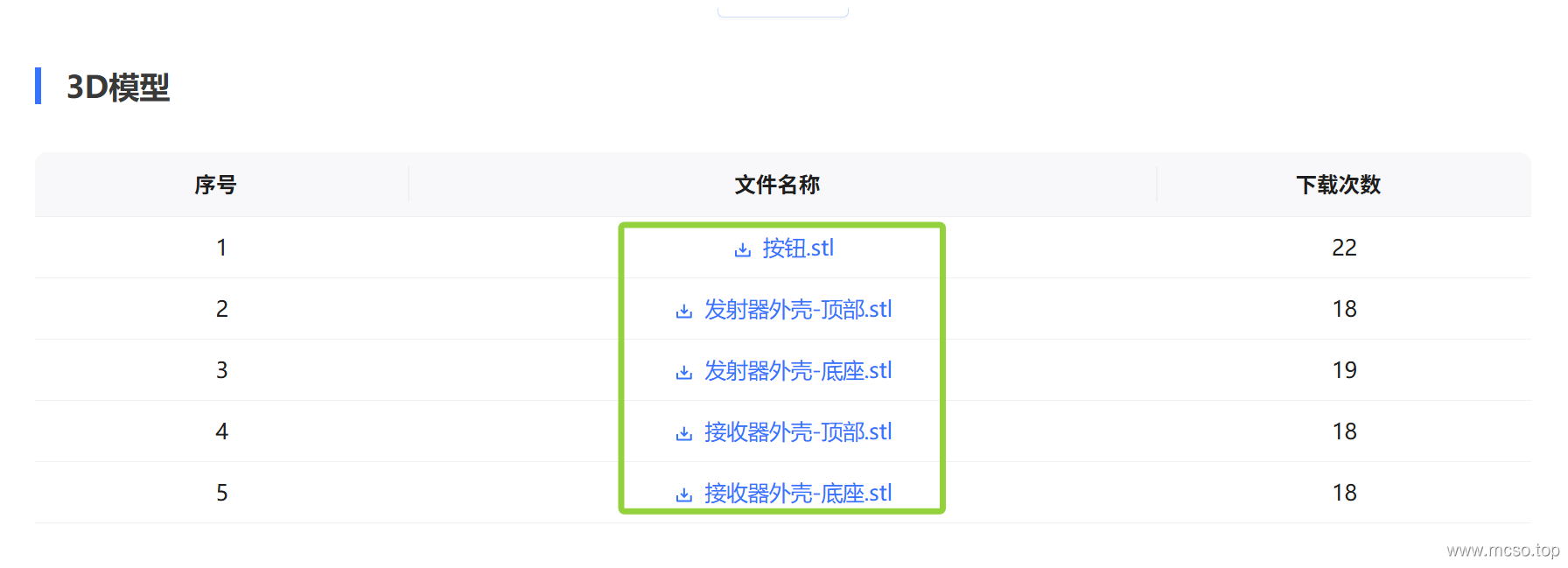

外壳也是在 嘉立创 的开源项目里有下载，翻到最下面：

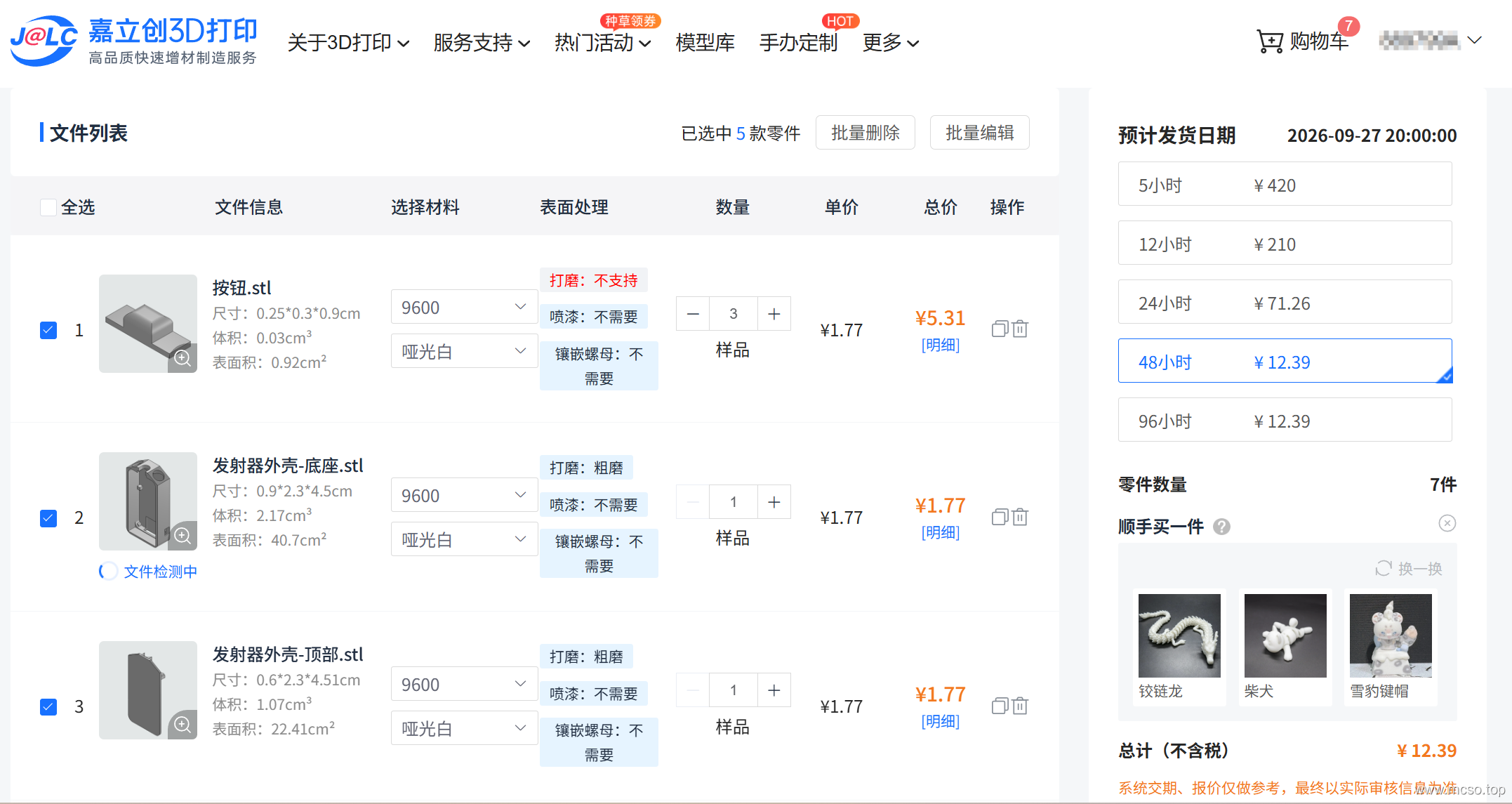

然后下载下来进行 3D 打印即可。如果你没有 3D 打印机，也可以尝试用 嘉立创的 3D 打印服务：
需要注意的是，按钮需要打印 3 个，其他只需要每个打印 1 个就够了！（对于一套来说）
线路板焊接

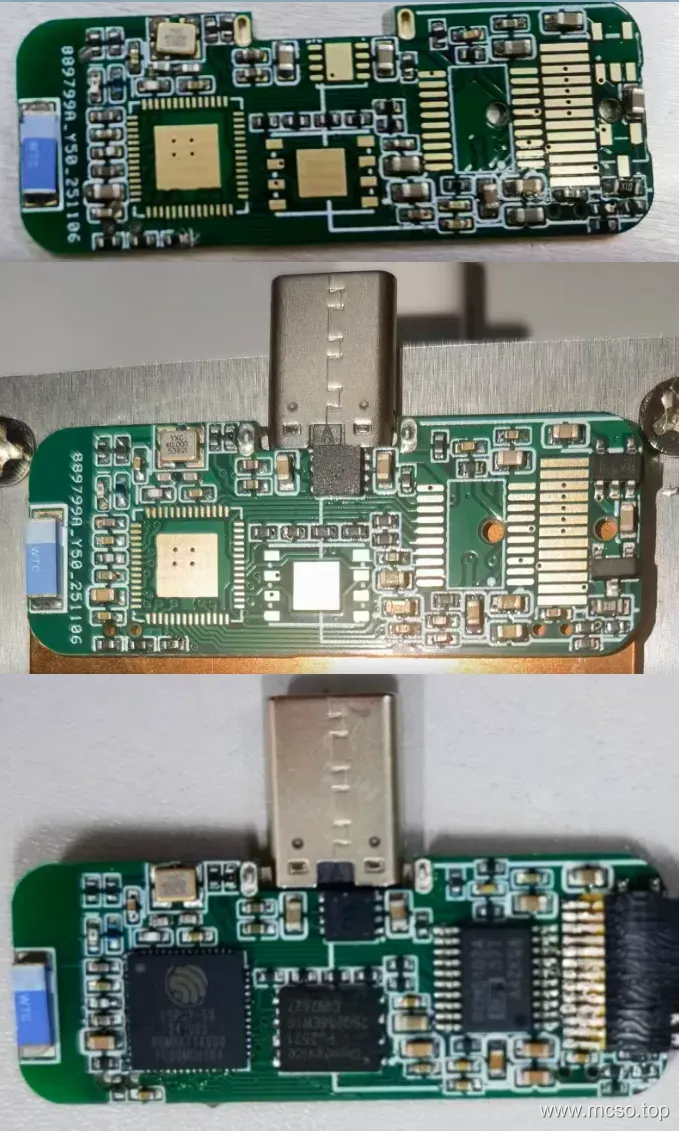

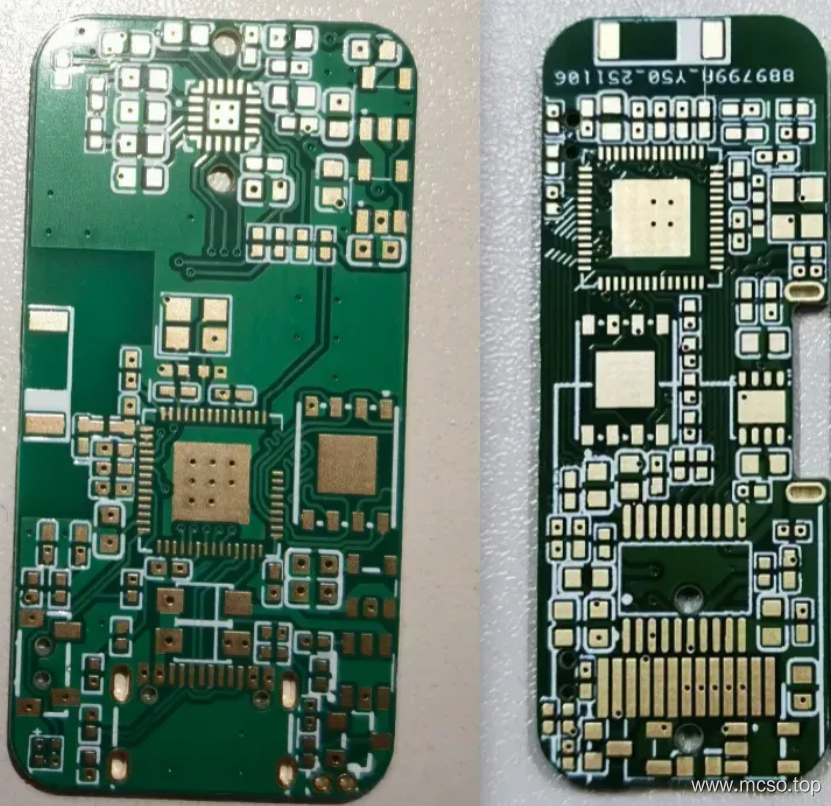

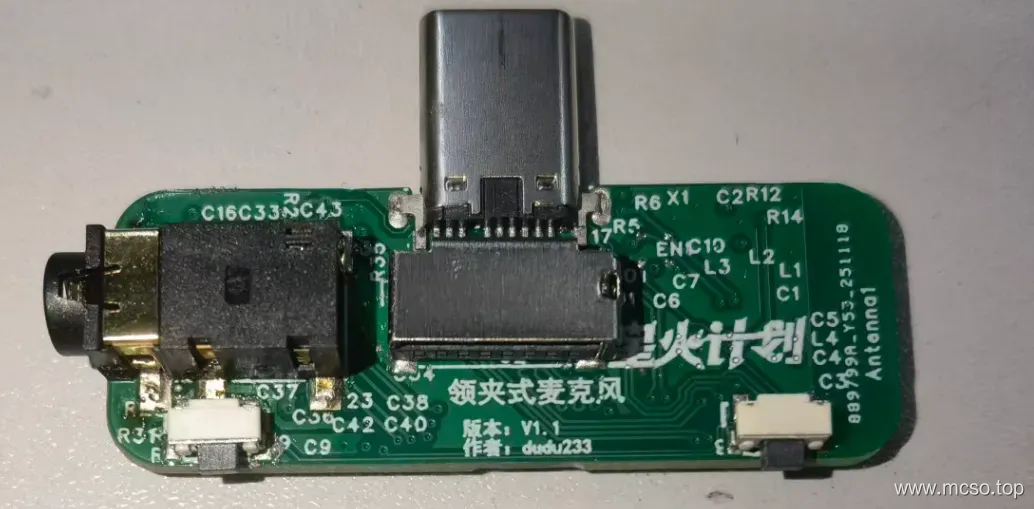

嘉立创打印出来线路板应该跟下图差不多（当然，以后可能更新了线路板，布局可能不一样）：
接下来就是焊接了，元件购买可以参考前几章。由于电子元件基本都是 0402 的，这里建议使用 SMT 或者用恒温加热台进行回流焊。
发射器焊接
发射器建议先从元件多的一面开始。这一面可以先焊接小的电容电阻，再焊接电源芯片，测量电源正常后再焊接 ESP32S3 等芯片。

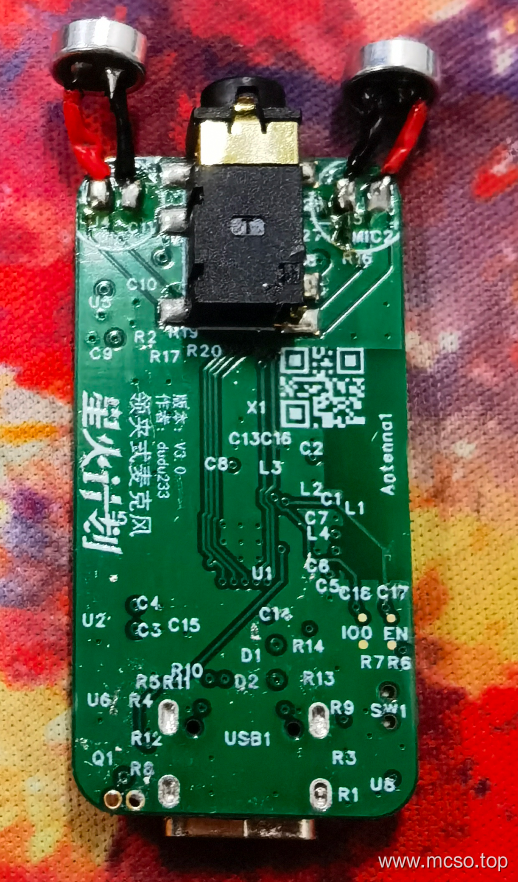

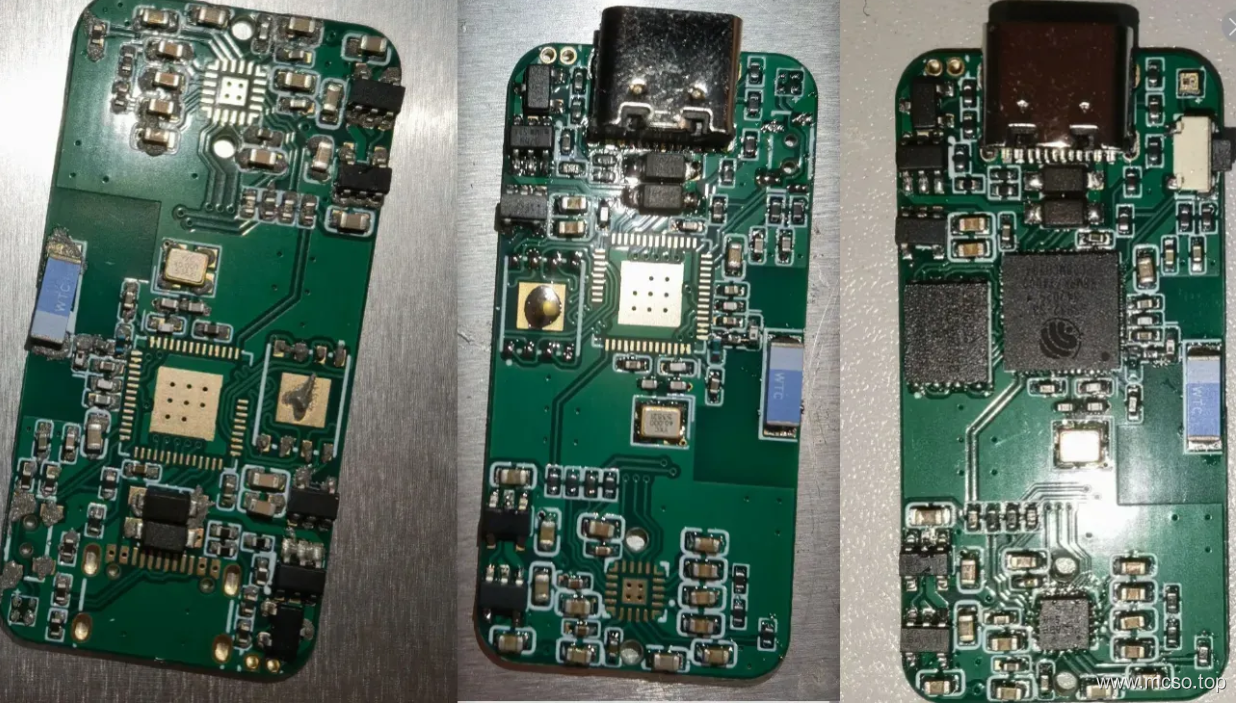

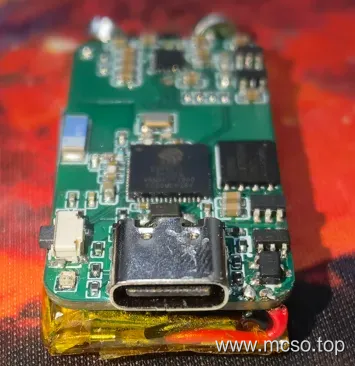

然后背面可以用电烙铁焊接（主要是 3.5mm 接口和麦克风），焊接完成就跟如下的图类似。

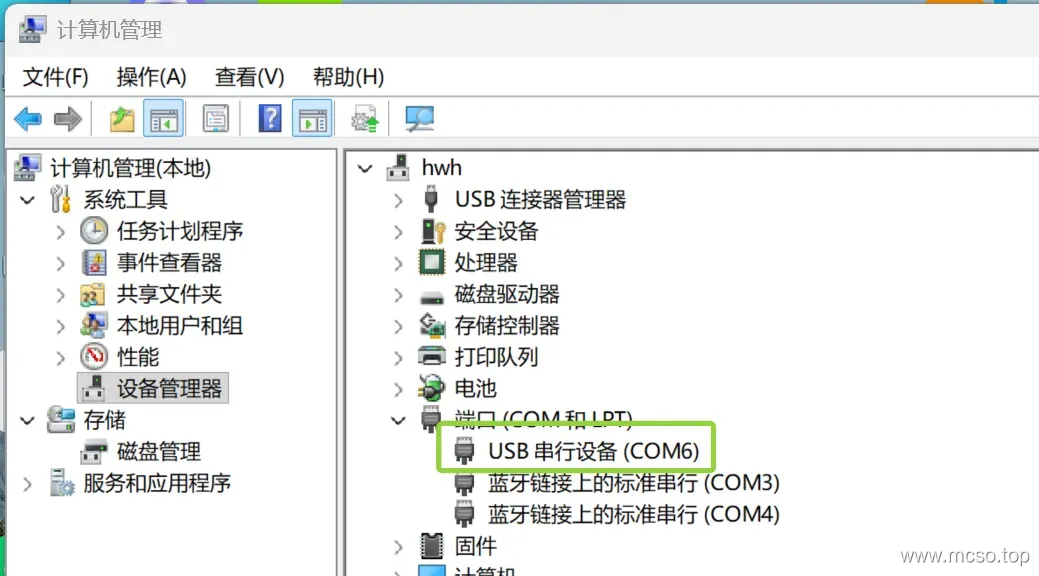

这样发射器整体就完成了。这时候 建议测试一下连接到电脑是否能够识别！不能识别请检查芯片是否虚焊或者短路！正常的话设备管理器会正常显示端口如下。
接收器焊接

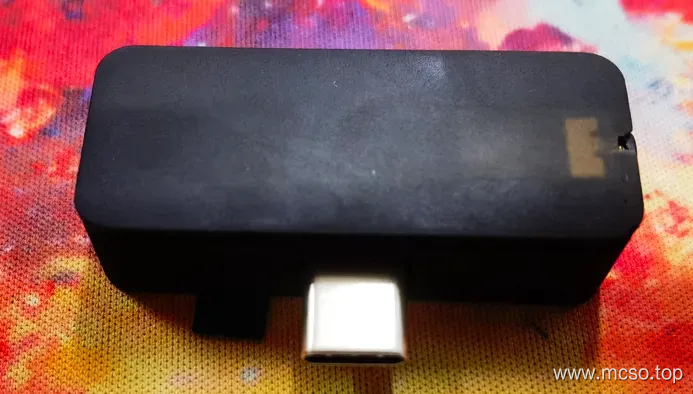

接收器也是类似的，建议先焊接小的电容电阻，再焊接电源芯片，然后将 TYPEC 接口焊接好（可以用电烙铁或者反过来回流焊），测量电源正常后再焊接芯片。
在焊接背面之前，也要连接上电脑测试一下！如果出现设备一直重连的情况多半是 TYPEC 接口虚焊或者芯片虚焊，请检查！接下来就可以翻面焊接啦，用加热台焊接背面的元件（温度可以稍微调高点，注意不要碰掉反面的元件）

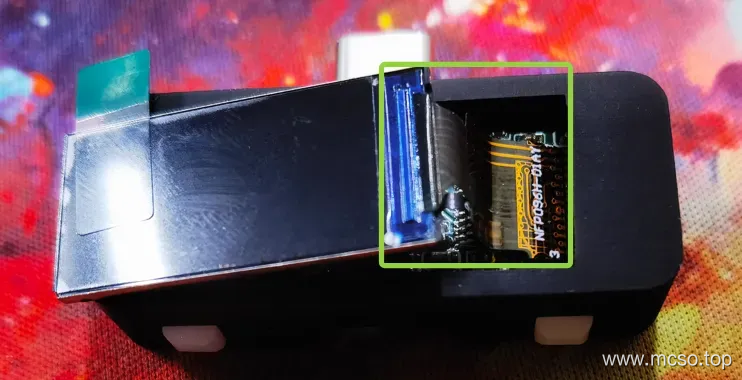

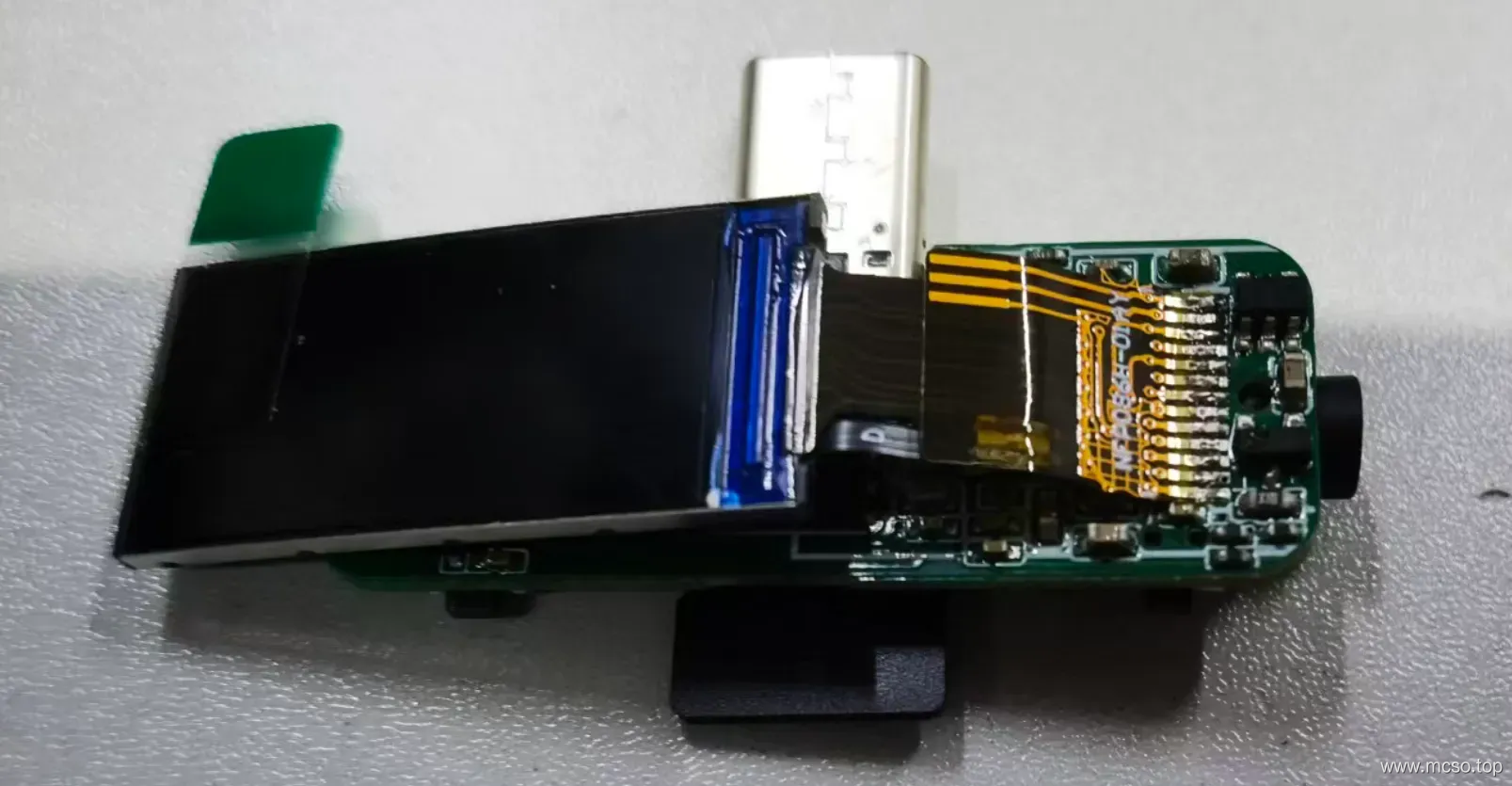

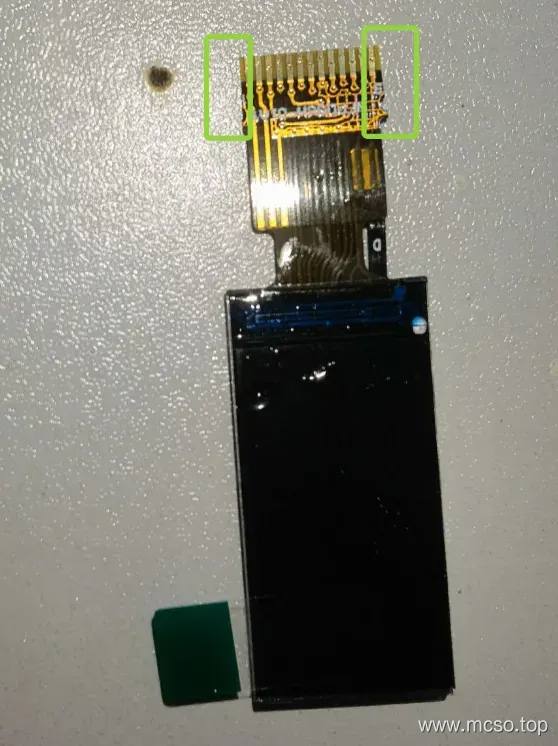

最后才用电烙铁焊接屏幕，注意排线可能需要减掉两边多出来的部分，像以下这样。
注意排线焊接方向！否则不容易放进 3D 外壳里面！
3D 外壳组装

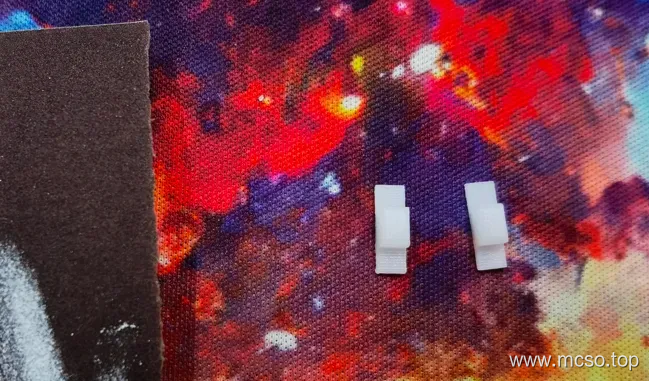

首先要把打印出来的按钮用砂纸打磨一下，不然按键可能会有点小卡。
发射器组装

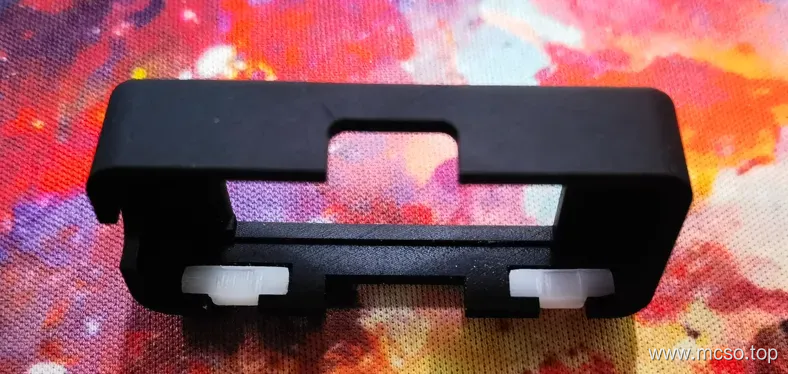

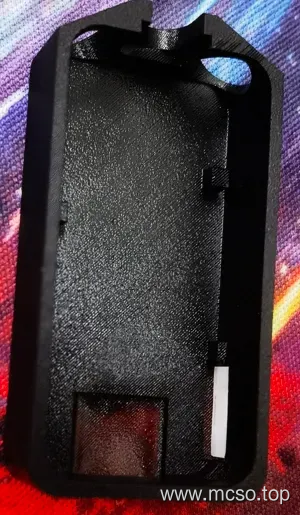

先来组装发射器，将刚才打磨好的按钮装进去。

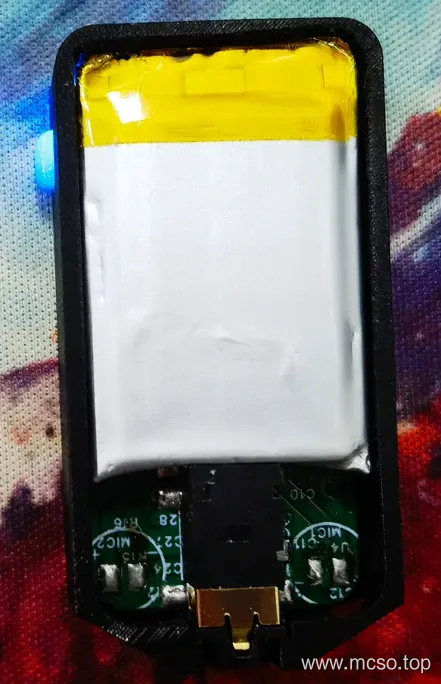

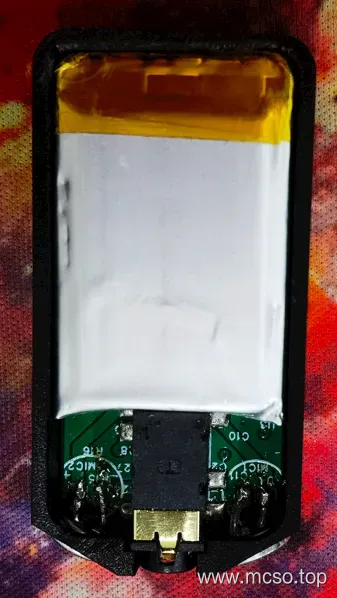

把锂电池（建议规格 210mAh 长 30mm 宽 14mm 高 5mm）焊接到线路板上，像这样。

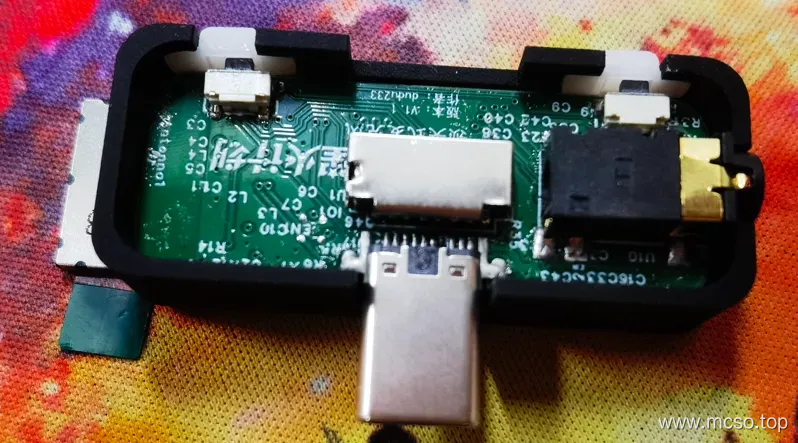

然后装进去。
将麦克风焊好。

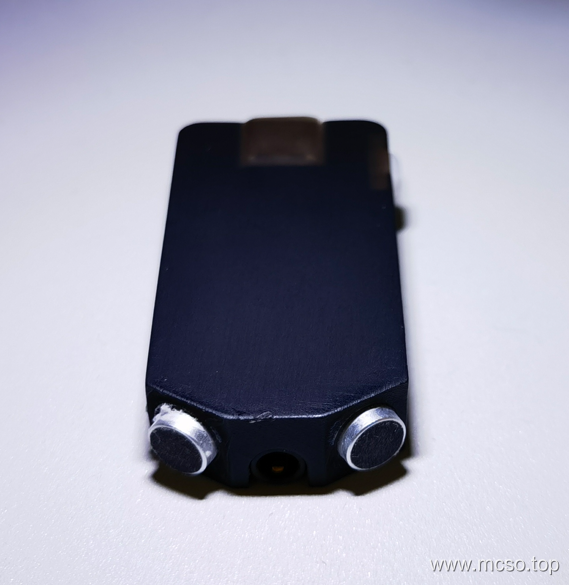

最后封盖即可。
接收器组装
接着组装发射器，按下图所示，先把按钮放进去。
将线路板放进去，注意测试一下按钮能不能按下去。

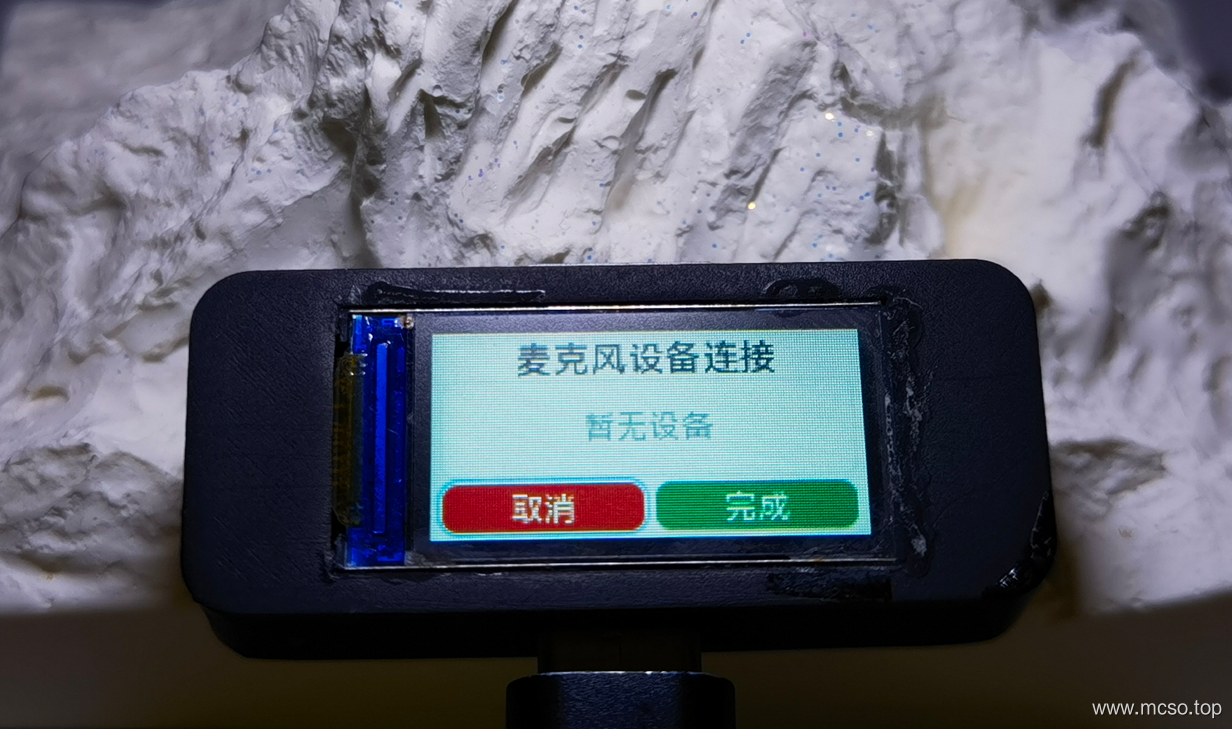

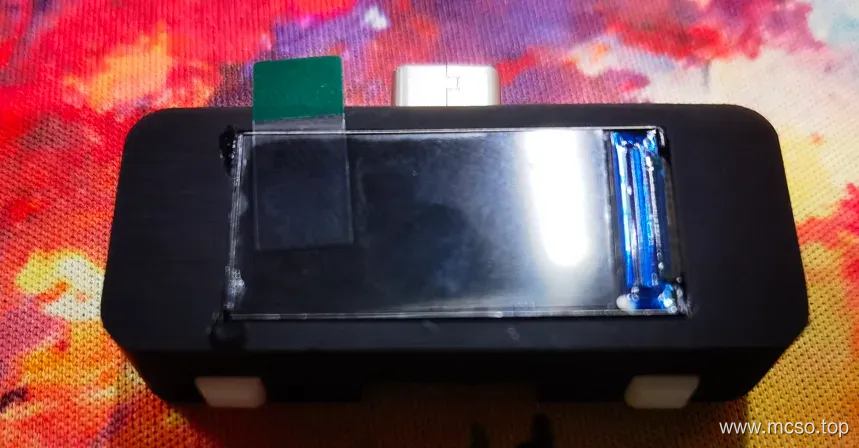

屏幕排线像这样折。
然后用胶水粘好。

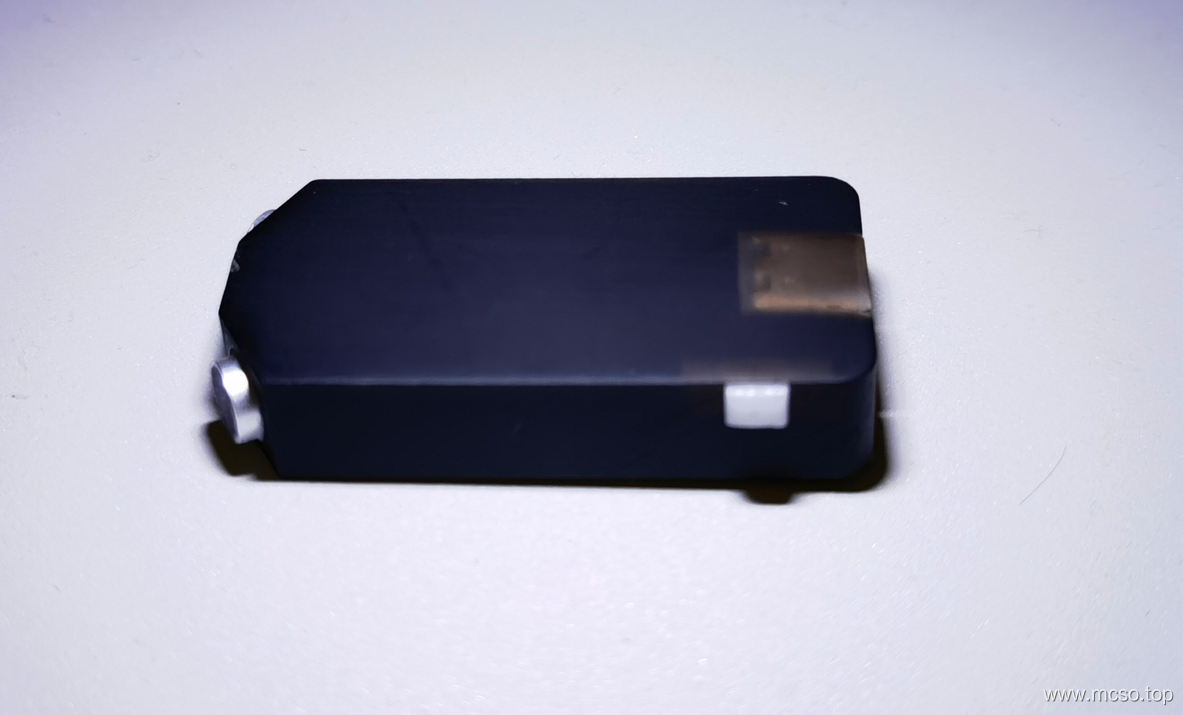

再把背面封起来即可。
程序烧录
马上就要完成啦~ 再坚持一下吧！
最后就到程序烧录了！

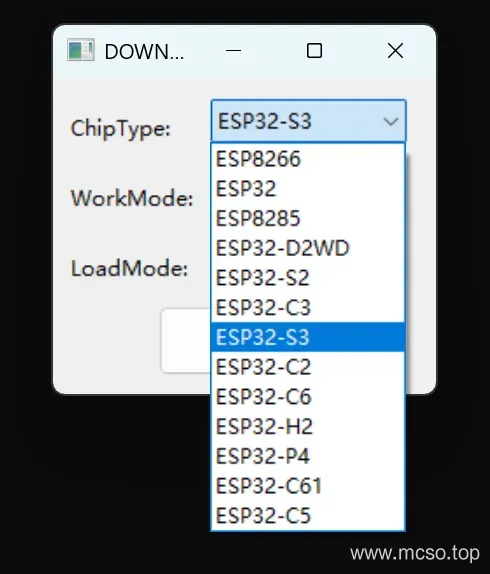

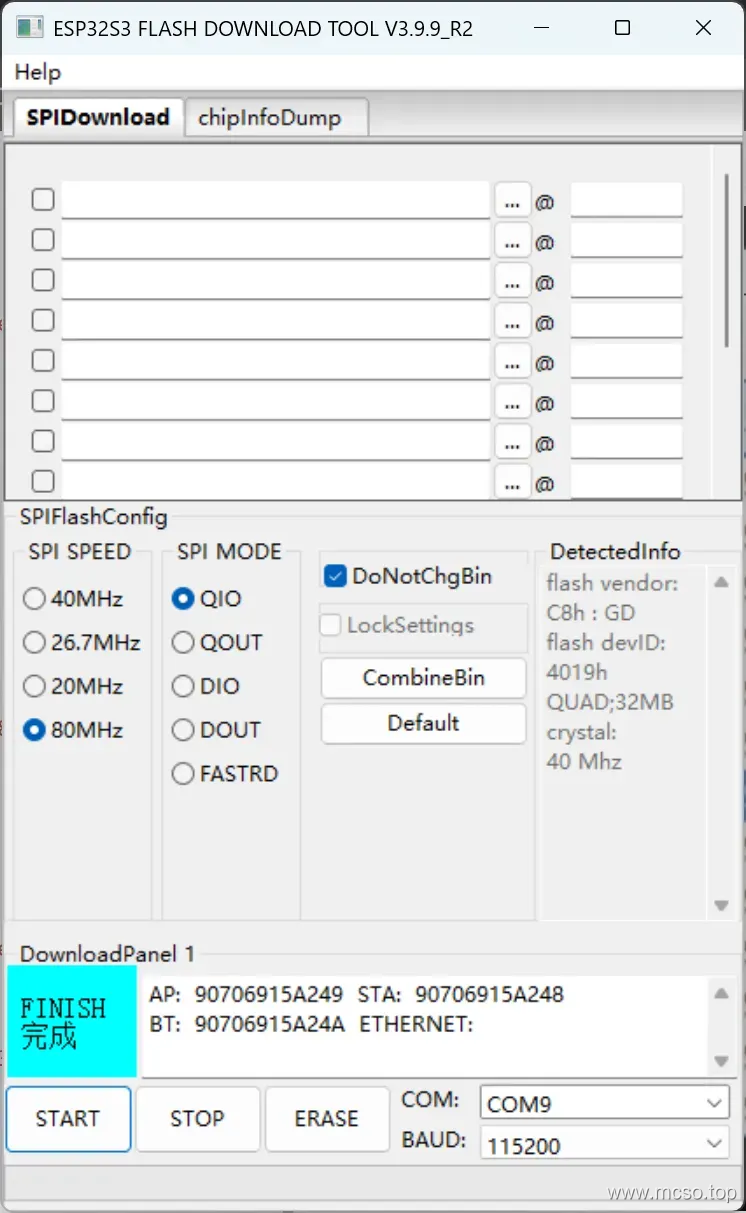

打开 ESP 程序下载工具，选择 ESP32S3，打开。

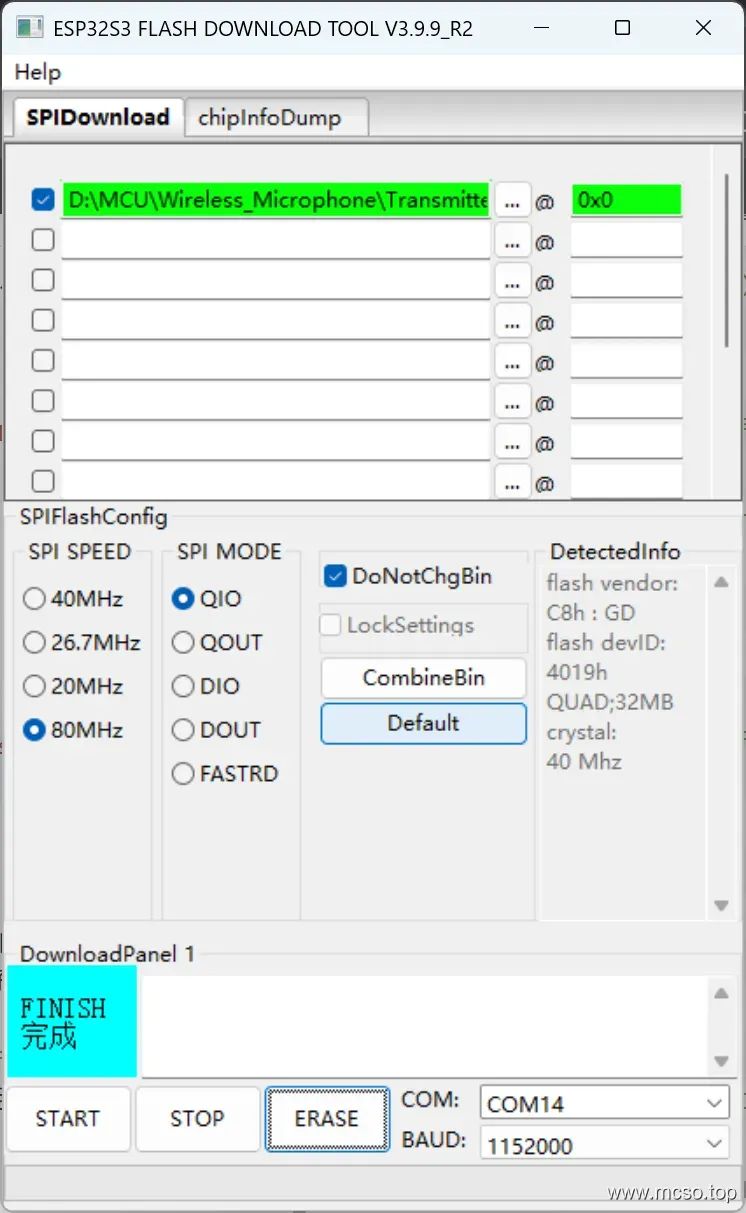

选择 SPI SPEED 为 80MHz，SPI MODE 为 QIO，点击 START 看看是否能获取到芯片的信息。
如果没问题，继续按照以下地址填写烧录路径（直接 0x0 即可）。
完成以上点击 START 直接烧录即可。发射器和接收器都按照这个流程来烧录！
实物图

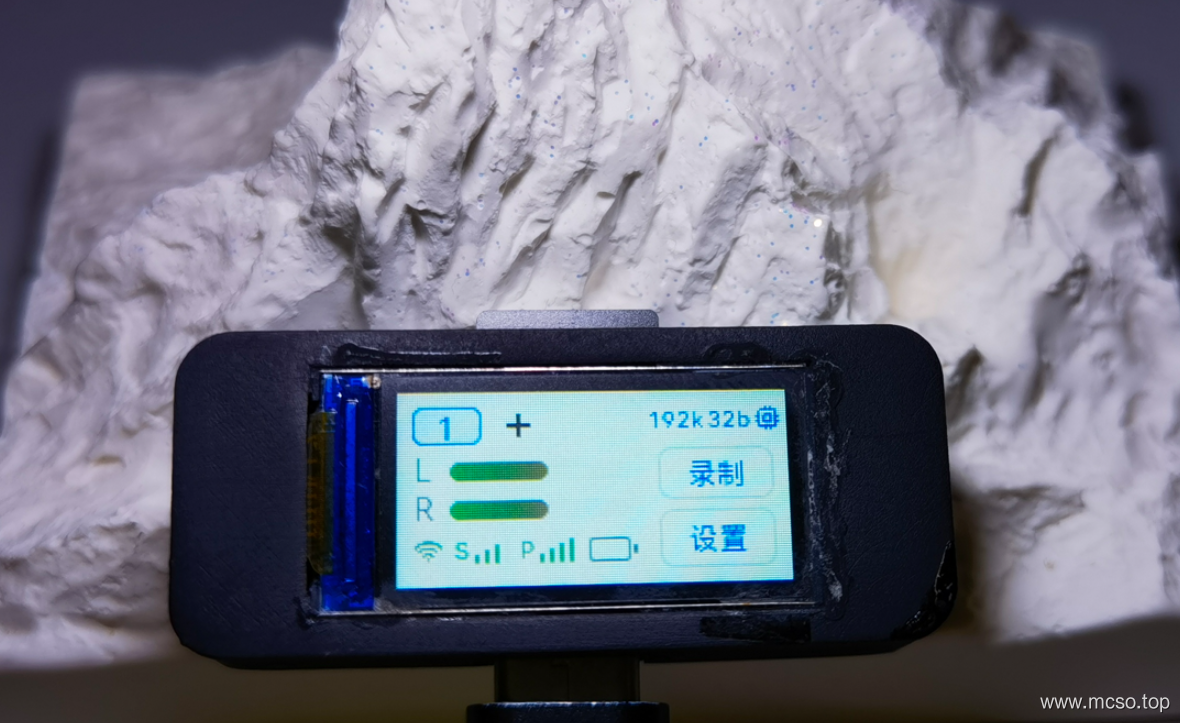

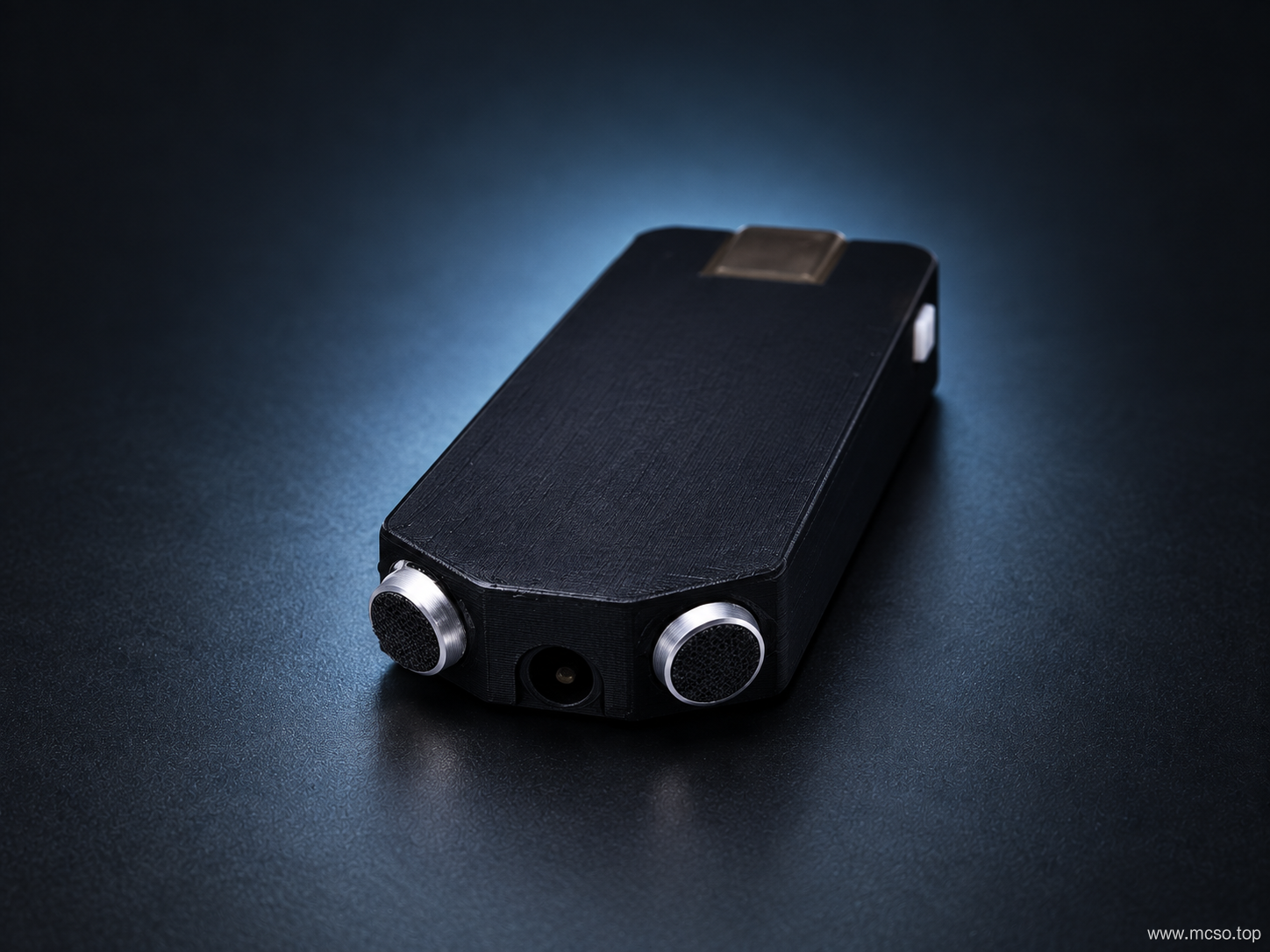

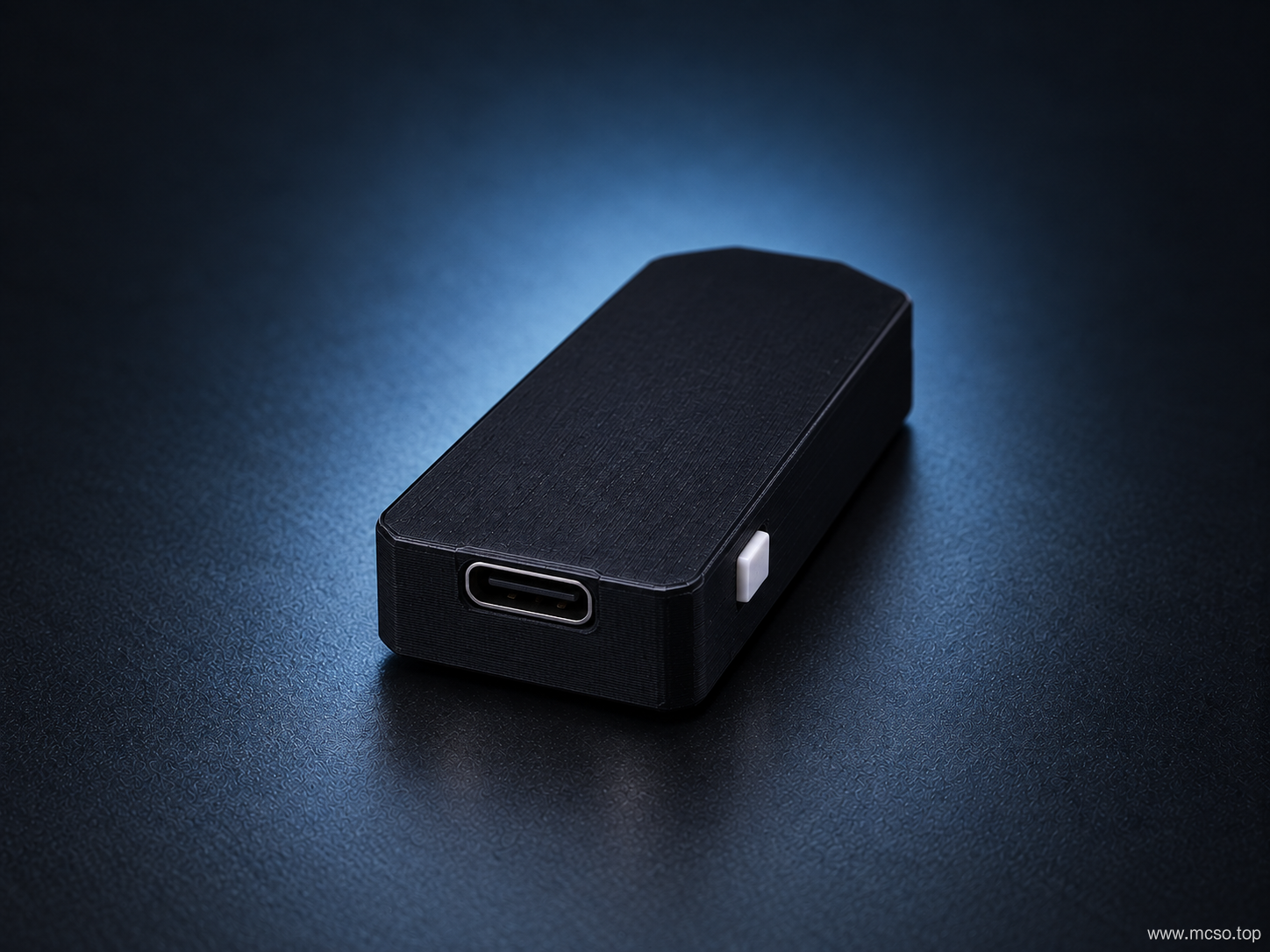

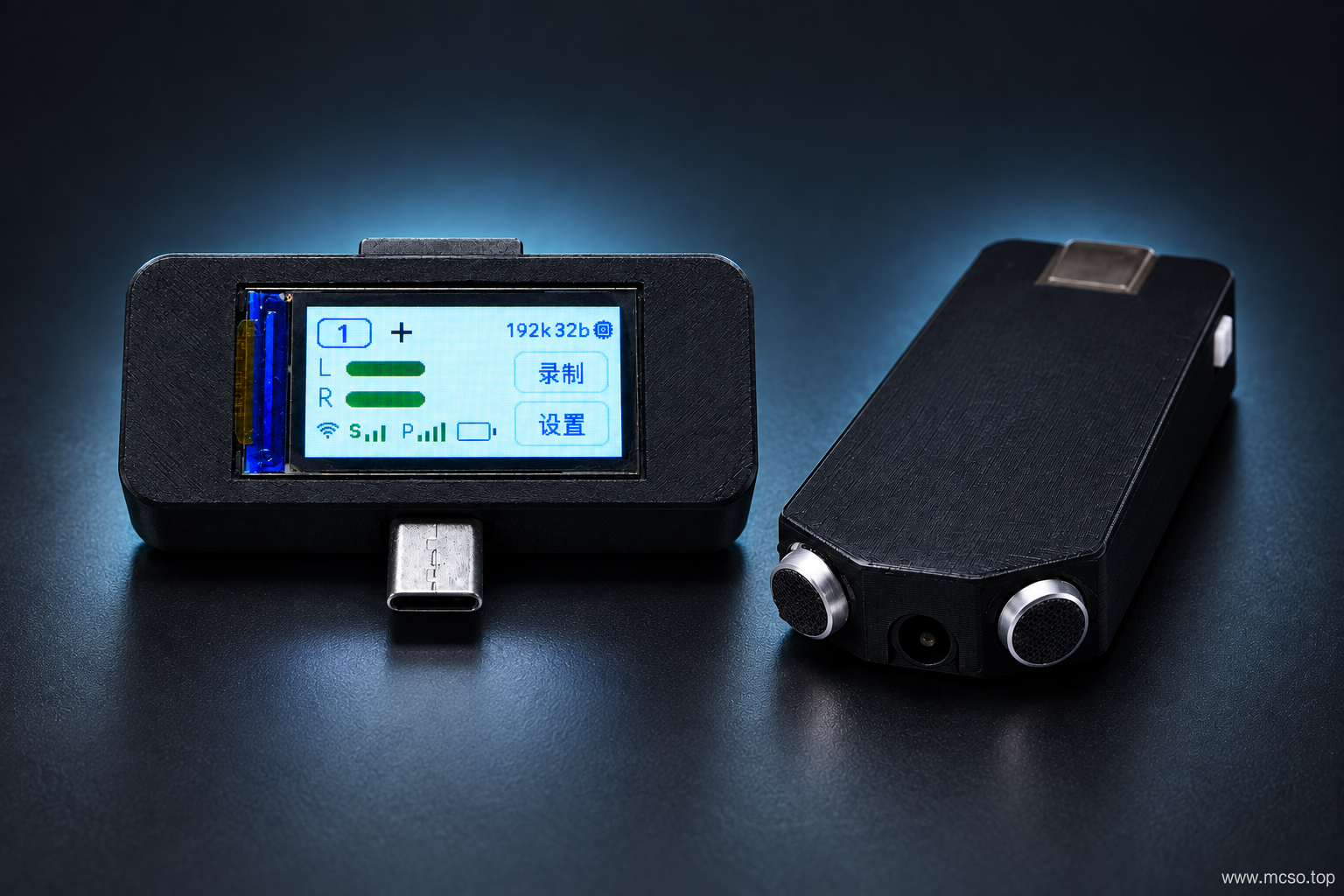

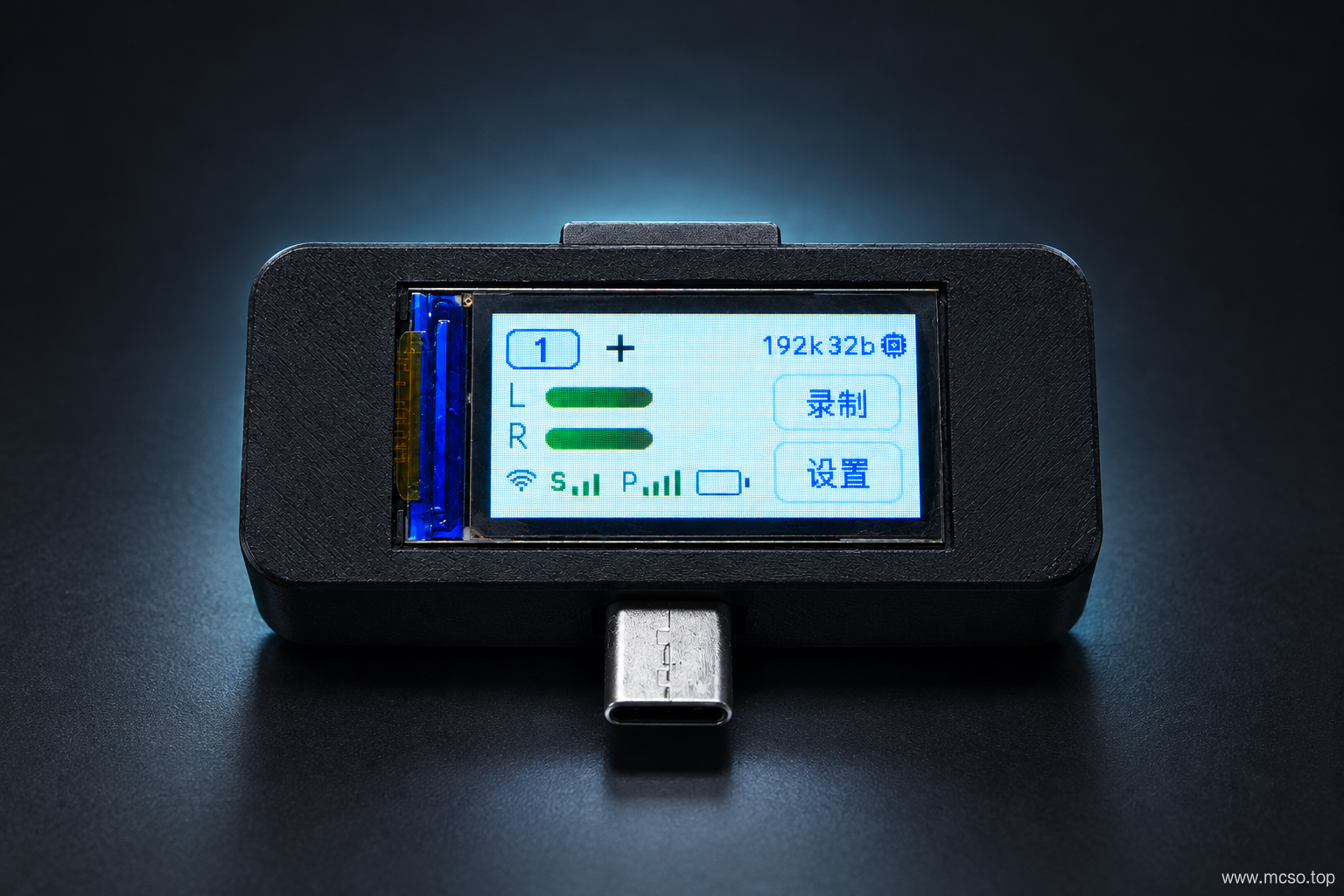

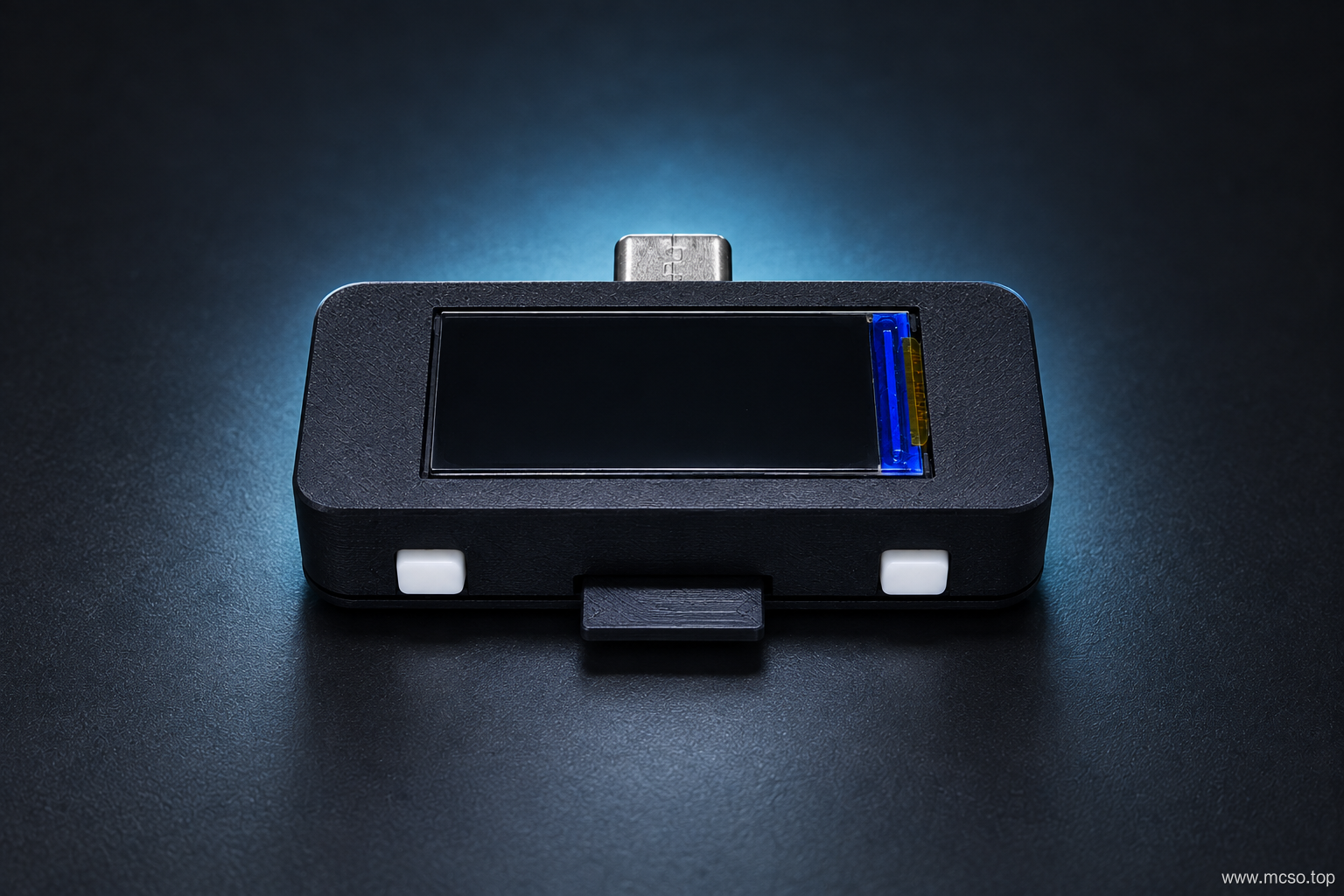

以下是渲染图：
